Обогрев крыши общественного здания

Компания ООО "ЭНЕРГОАЛЬЯНС" обратилась к нам с задачей установки системы обогрева на объекте, расположенном по адресу: г. Санкт-Петербург, наб. Обводного канала, дом 118, Варшавский Экспресс. Для выполнения данного проекта были использованы высококачественные материалы и компоненты, обеспечивающие надежность и долговечность системы. Срок установки системы - 2 дня.

Описание объекта и задачи

Адрес расположения объекта: г. Санкт-Петербург, наб. Обводного канала, дом 118, Варшавский Экспресс.
Ключевые задачи: Обогрев края свеса козырьков и водосточной системы.

Для реализации проекта были использованы следующие материалы:

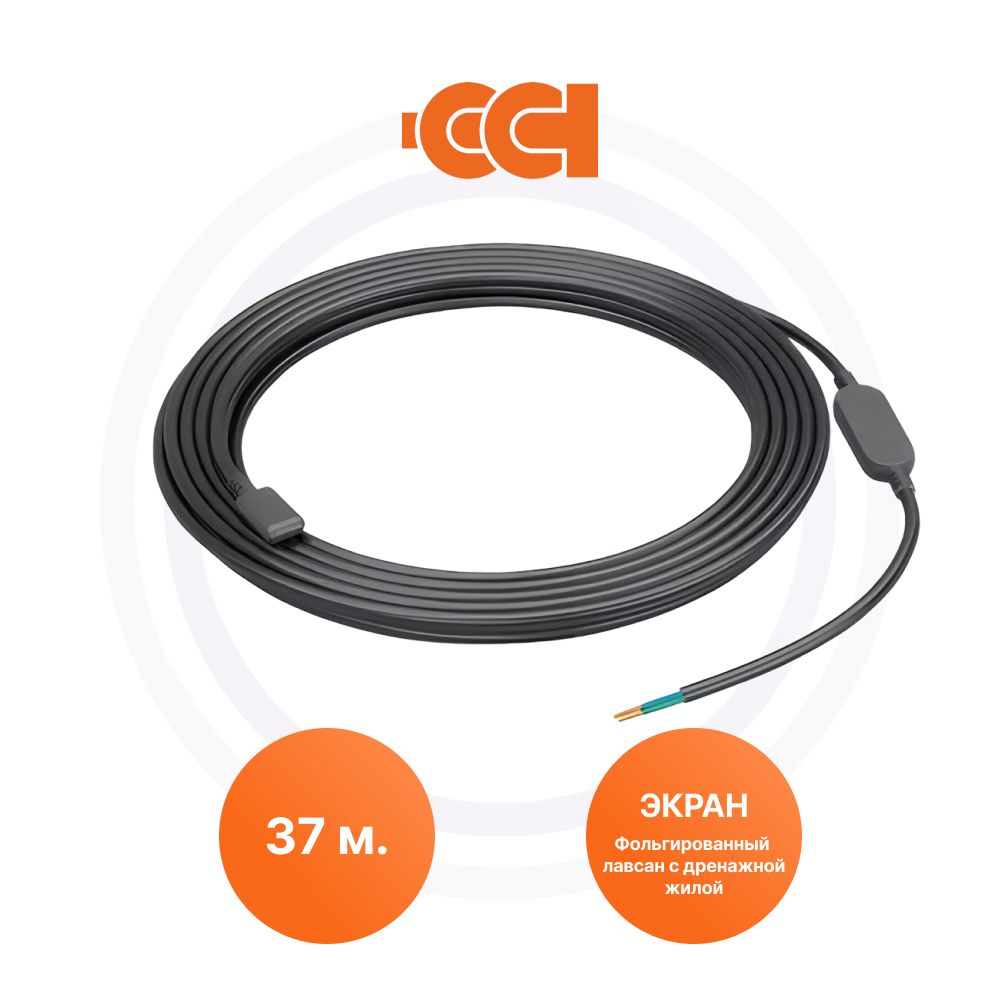

• Секция нагревательная кабельная 30РНК-2-01-0370-040

• Комплект соединительной заделки КПШ в блистере

• Щит обогрева КР 3/16/100

• Зажим крепежный БРН.1-25 ЦО

• Трос в ПЭ оболочке 2,8

• Зажим для троса PSK

• Коуш для троса 3мм

• Зажим крепежный БРН/Т.1-25 Ц

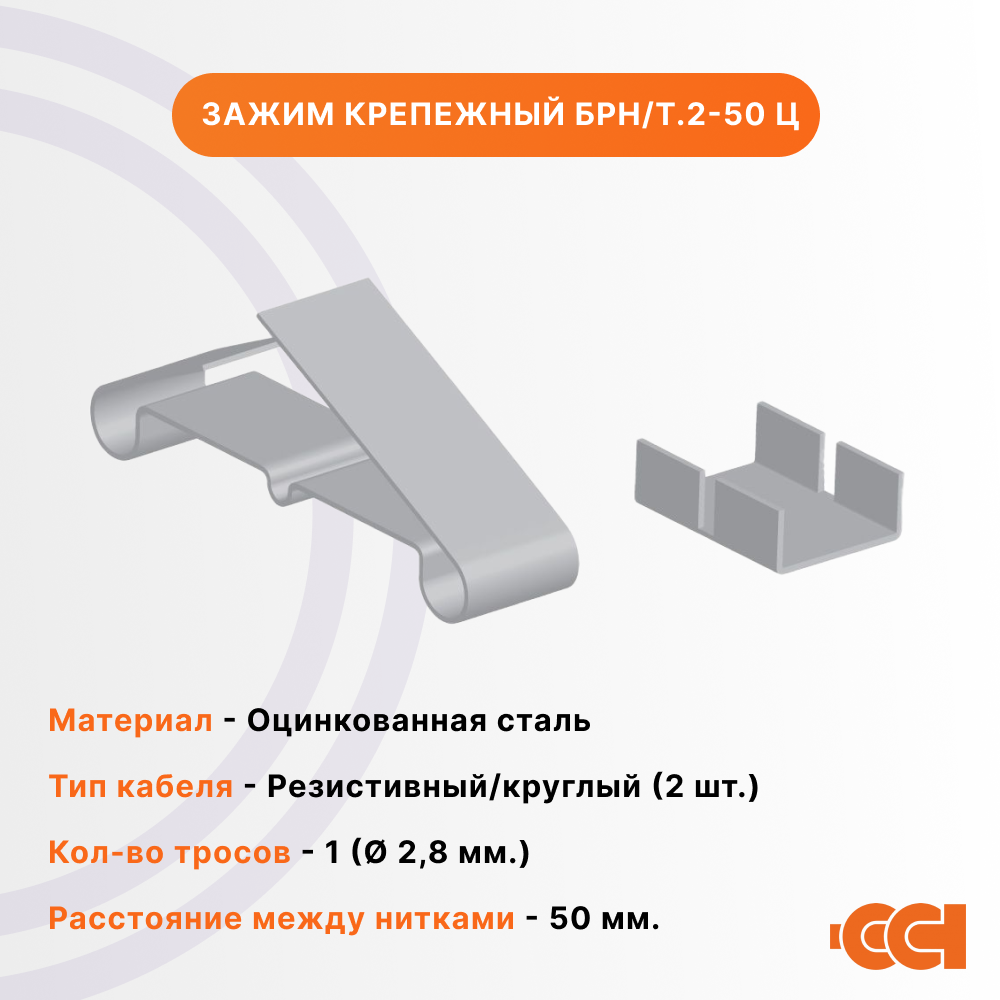

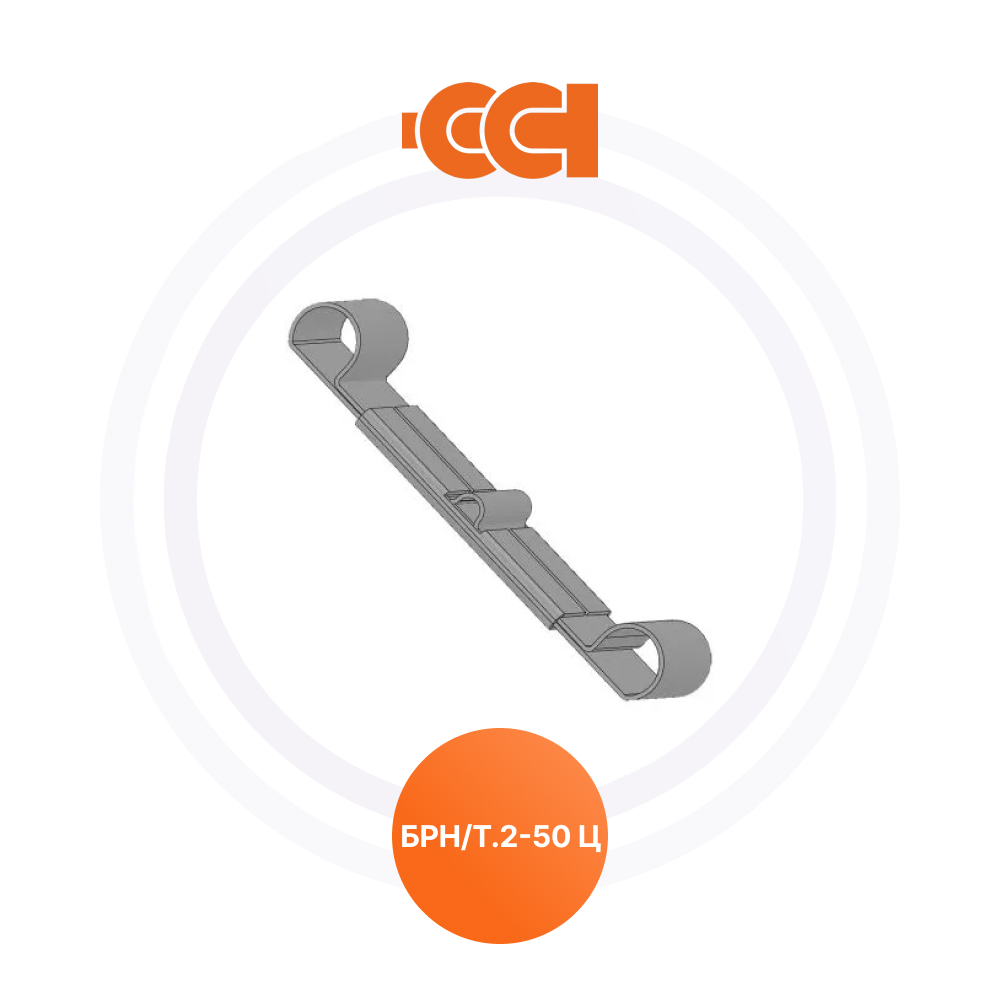

• Зажим крепежный БРН/Т.2-50 Ц

• Коробка монтажная Abox100 с клеммником

• Коробка монтажная Abox040 -L (без клемников)

• Муфта вводная для гофрированных труб серая ВМ-ГТ-25

• ПВС 2*0,75

• Кабель силовой ВВГнг(А)-LS 3*2,5

• Кабель силовой ВВГнг(А)-LS 5*2,5

• Гофрированная труба с зондом d25 черная


 Этапы монтажа

1. Подготовительные работы

Перед началом основных работ монтажная бригада провела замеры и расчеты, были определены оптимальные места для укладки греющего кабеля и установки распределительных коробок. Особое внимание уделялось безопасности и соответствию проектной документации.

2. Укладка греющего кабеля

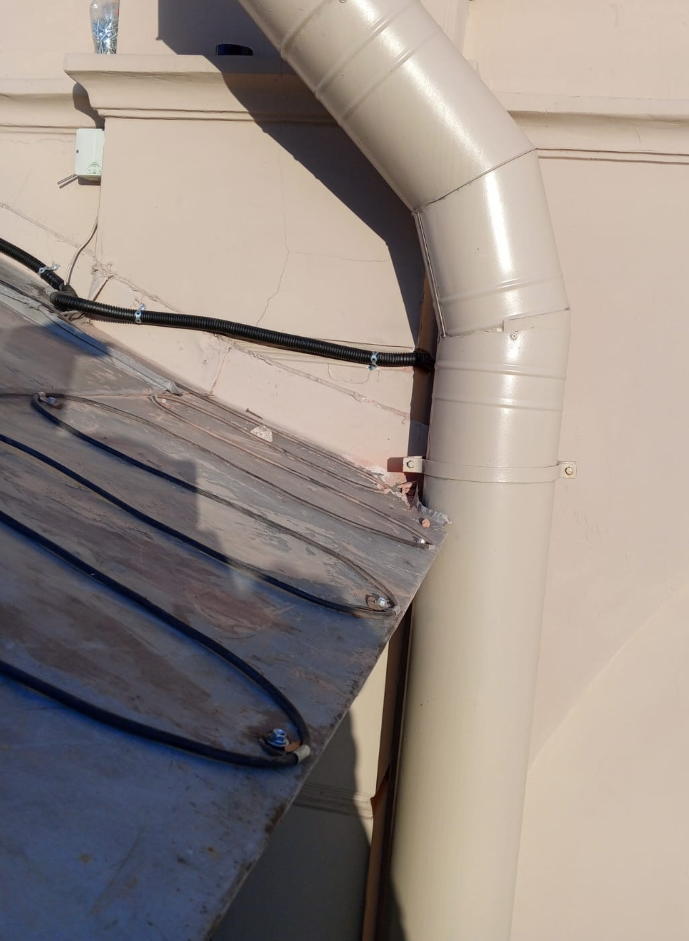

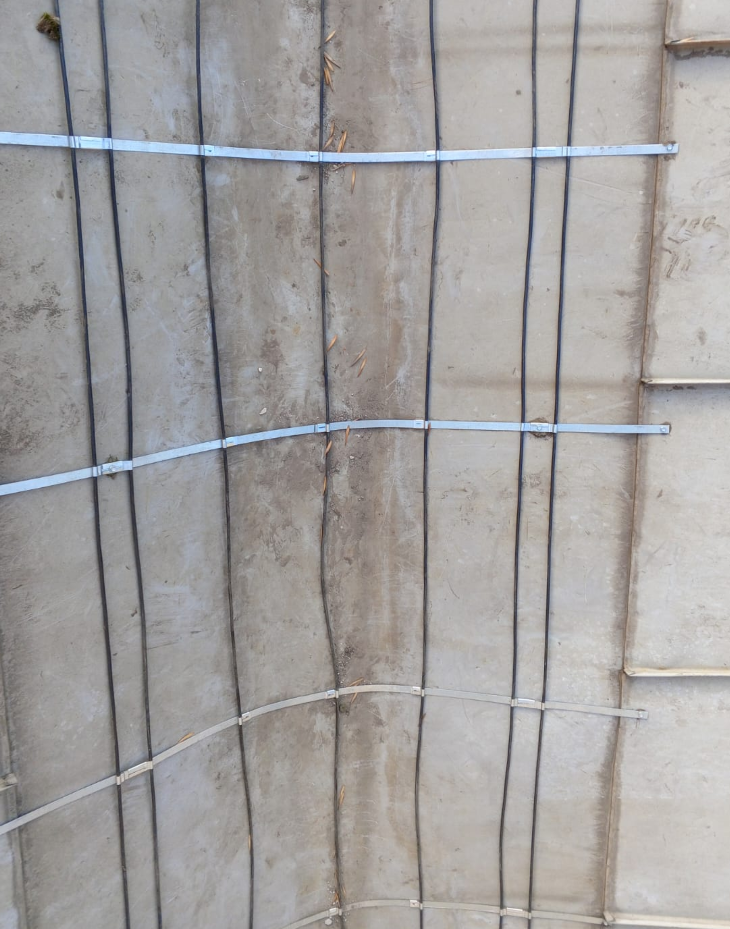

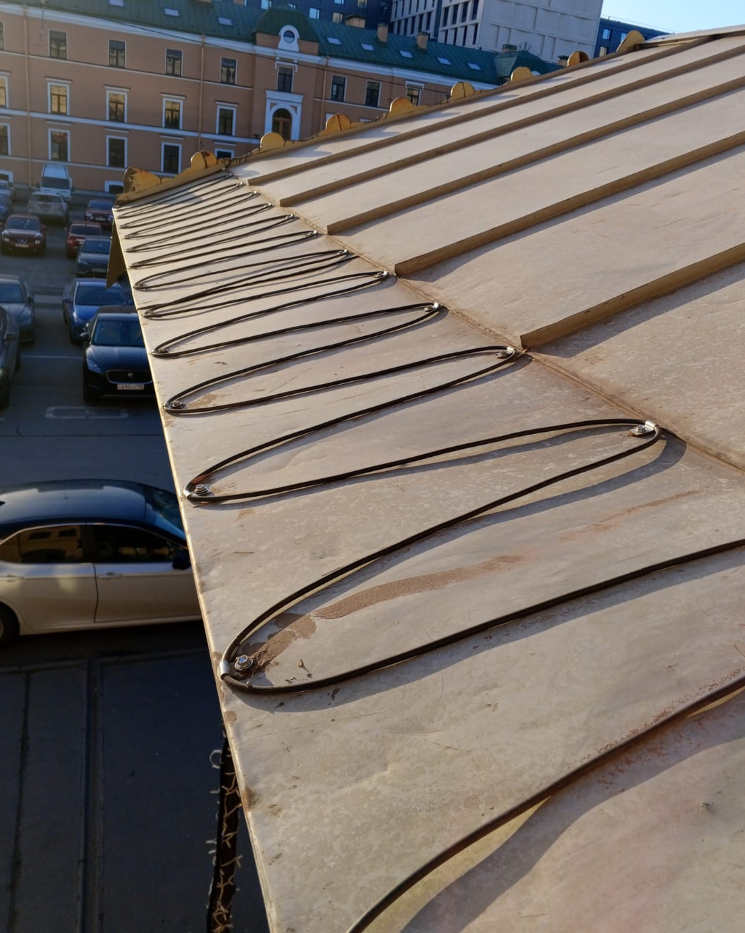

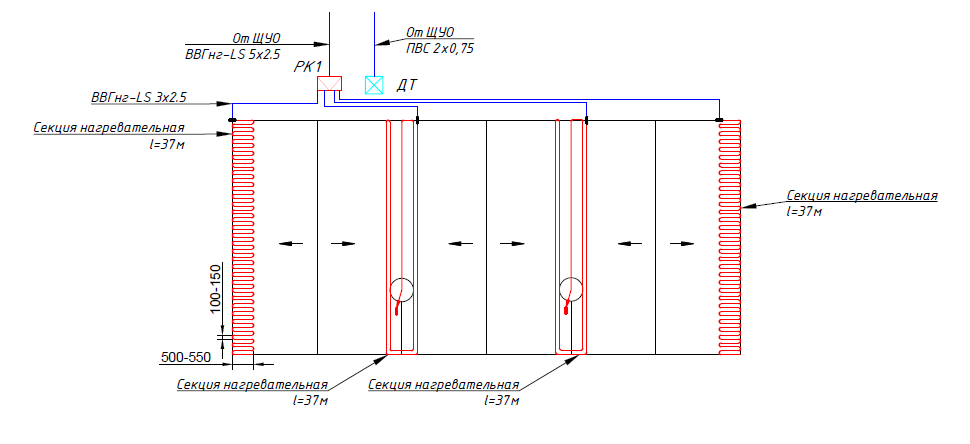

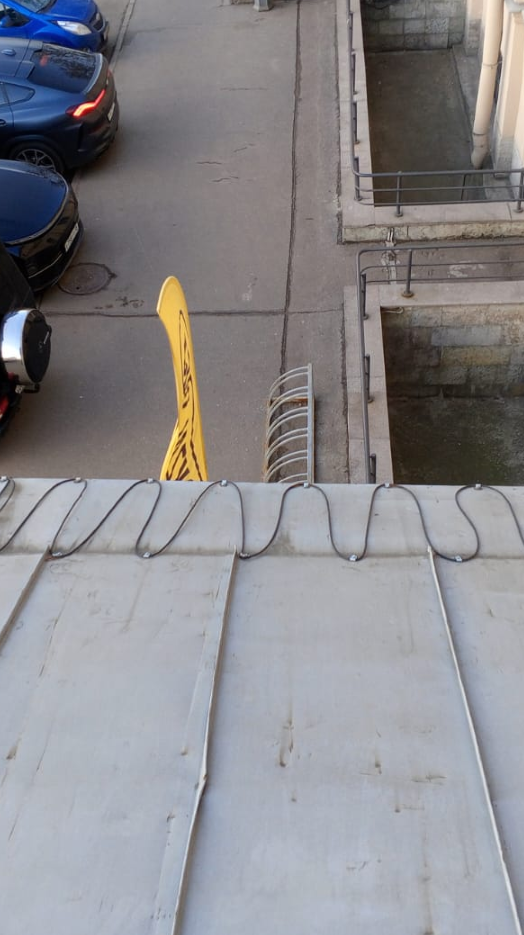

По краю козырьков был уложен резистивный нагревательный кабель 30РНК-2-01-0370-040 змейкой, что обеспечивает равномерное распределение тепла и предотвращает образование наледи и сосулек на краю свеса. В водосточных трубах кабель был уложен в одну / две нитки, что позволяет эффективно бороться с замерзанием воды и предотвращает засоры. В местах стыка козырьков кабель был уложен в несколько ниток, что обеспечивает максимальную площадь обогрева и предотвращает образование заторов талой воды.

3. Фиксация и защита кабеля

Для надежной фиксации кабеля в водосточных трубах использовались: трос в ПЭ оболочке 2,8, зажимы для троса PSK и коуши для троса 3 мм. Кабель был закреплен с помощью крепежных зажимов БРН/Т.1-25 Ц и БРН/Т.2-50 Ц. К краю кровли кабель был закреплен зажимами БРН.1-25 ЦО и кровельными саморезами.

4. Установка распределительных коробок и подключение кабелей

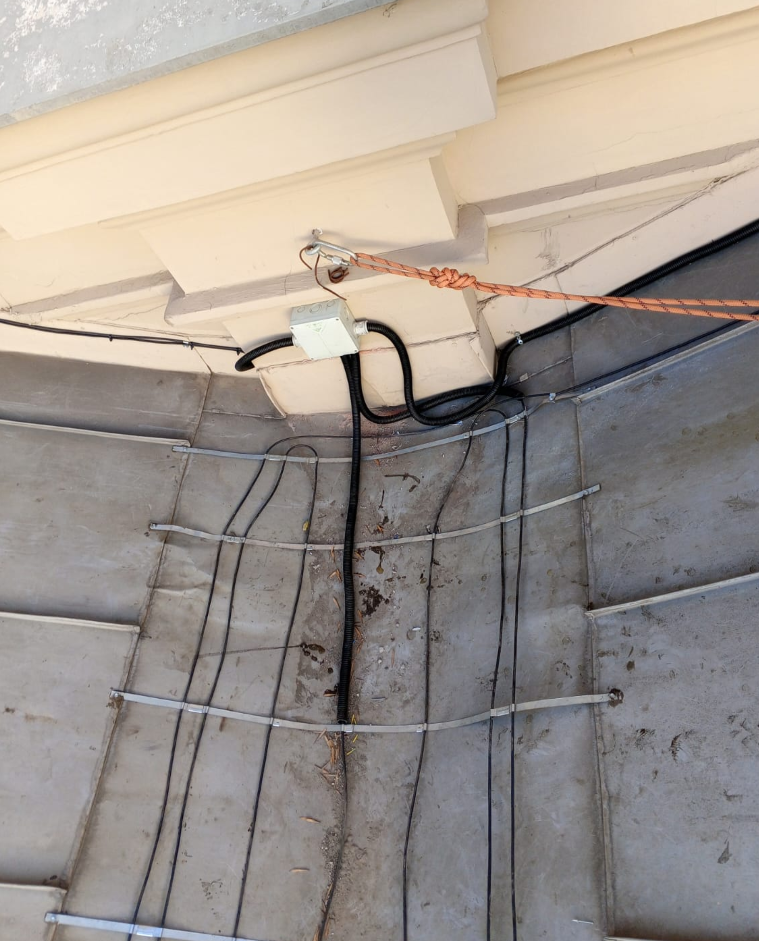

Монтажная бригада установила монтажную коробку Abox100 с клеммником и Abox040-L (без клемников), что позволяет надежно и безопасно соединить греющие кабели с силовыми. Были использованы муфты вводные для гофрированных труб серые ВМ-ГТ-25, что обеспечивает герметичность соединений и защиту от влаги. Кабели ВВГнг(A)-LS 3х2,5 и ВВГнг(А)-LS 5*2,5 были протянуты от щита управления до кровли и подключены к греющему кабелю. ПВС 2*0,75 использовался для подключения датчика температуры.

5. Установка щита управления и датчиков

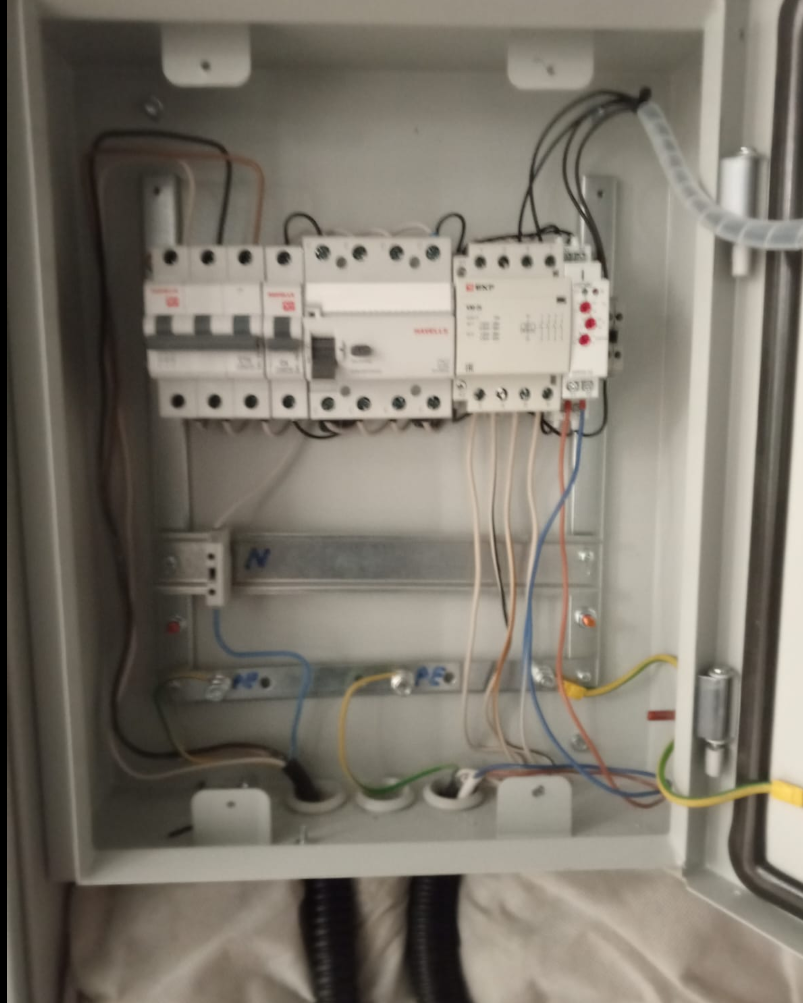

Был изготовлен и установлен щит управления системой обогрева КР 3/16/100, который подключен к главному распределительному щиту заказчика. На кровле был установлен датчик температуры, который обеспечивает точное измерение температуры. С помощью терморегулятора, встроенного в щите, заказчик сможет установить диапазон, при котором система обогрева будет автоматически запускаться и отключаться.

 6. Пуско-наладочные работы

После завершения всех монтажных работ были проведены пуско-наладочные работы, включающие проверку всех соединений, тестирование системы на работоспособность и настройку параметров. Система обогрева была успешно запущена в эксплуатацию, что подтверждает высокое качество выполненных работ и надежность установленного оборудования.

Заключение

Проект был выполнен в срок, за два дня, благодаря слаженной работе монтажной бригады и использованию качественных материалов. Система обогрева, установленная на объекте Варшавский Экспресс, обеспечивает надежную защиту от наледи и замерзания, что способствует безопасной эксплуатации здания в зимний период. Если Вы хотите быстро установить систему обогрева для своего предприятия, оставьте заявку на почту info@obogrev-lux.ru.
