Обогрев водосточной системы технологического здания

Компания ООО "МЕТСТРОЙСЕРВИС ПКФ" обратилась к нам с задачей установки системы обогрева на объекте, расположенном по адресу: г. Санкт-Петербург, Стартовая ул., Участок 14 (Строительство технологического здания и оснащения автоматизированной системой организации воздушного движения Санкт-Петербургского укрупненного центра ЕС ОрВД). Для выполнения данного проекта были использованы высококачественные материалы и компоненты, обеспечивающие надежность и долговечность системы. Срок установки системы - 5 дней, июнь 2024 г.

Описание объекта и задачи

Адрес расположения объекта: г. Санкт-Петербург, Стартовая ул., Участок 14.

Ключевые задачи: Обогрев водосточной системы.

Для реализации проекта были использованы следующие материалы:

• Кабель нагревательный саморегулирующийся 33IndAstro ARM2-РАТ-S

• Комплект TKL

• Зажим крепежный СР/Т.1-25 Ц

• Зажим крепежный СР.2-50 Ц

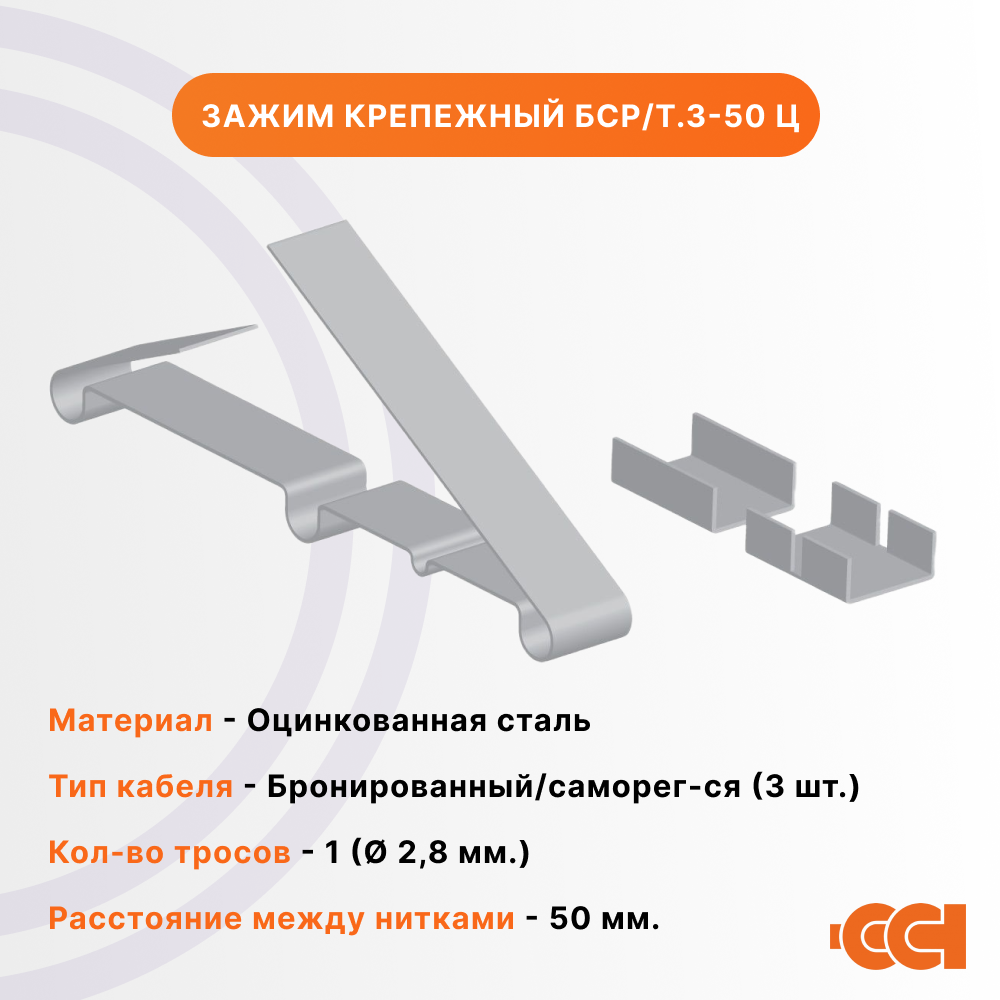

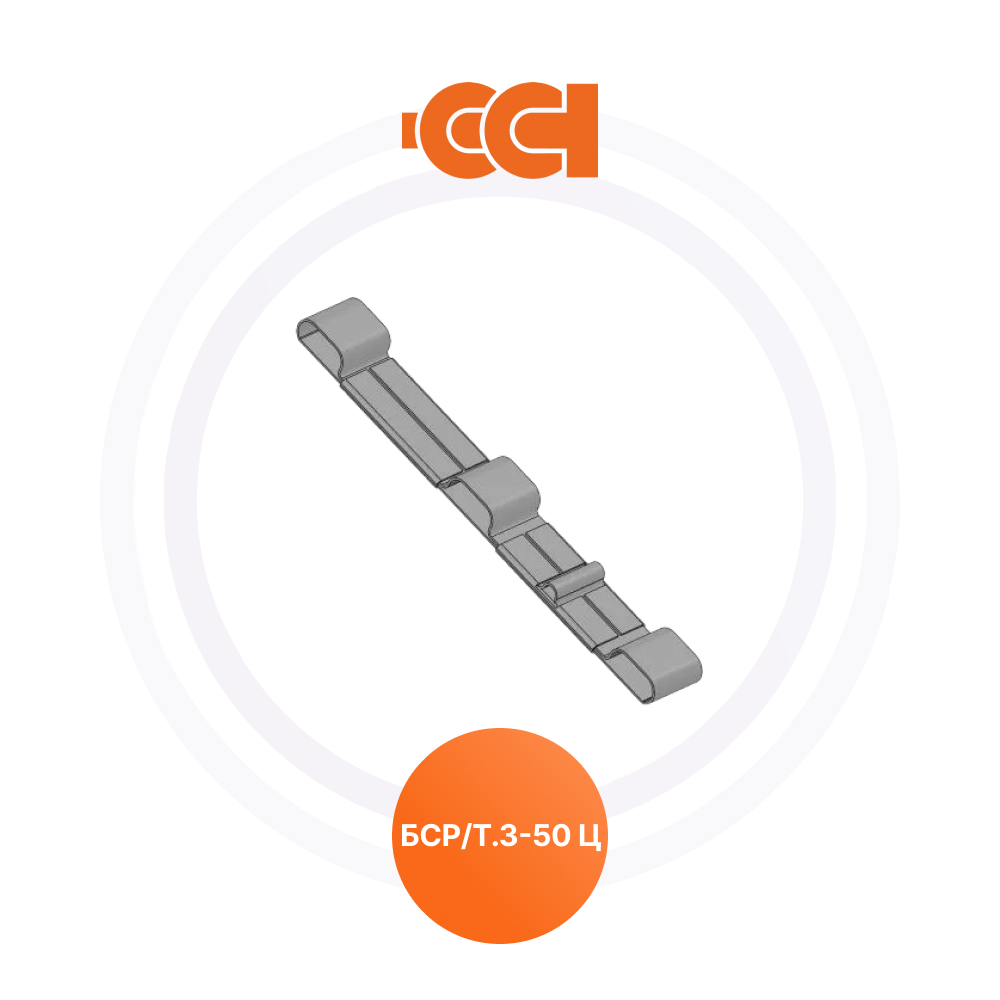

• Зажим крепежный СР/Т.3-50 Ц

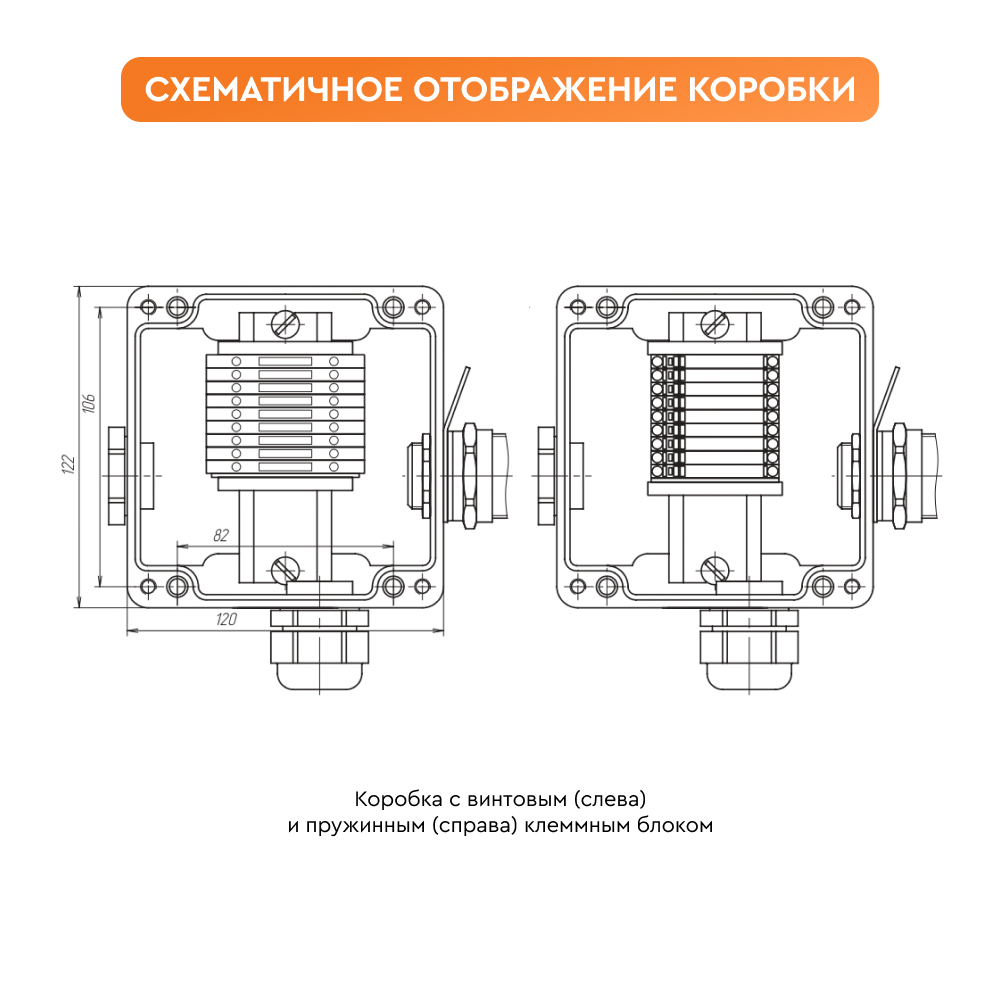

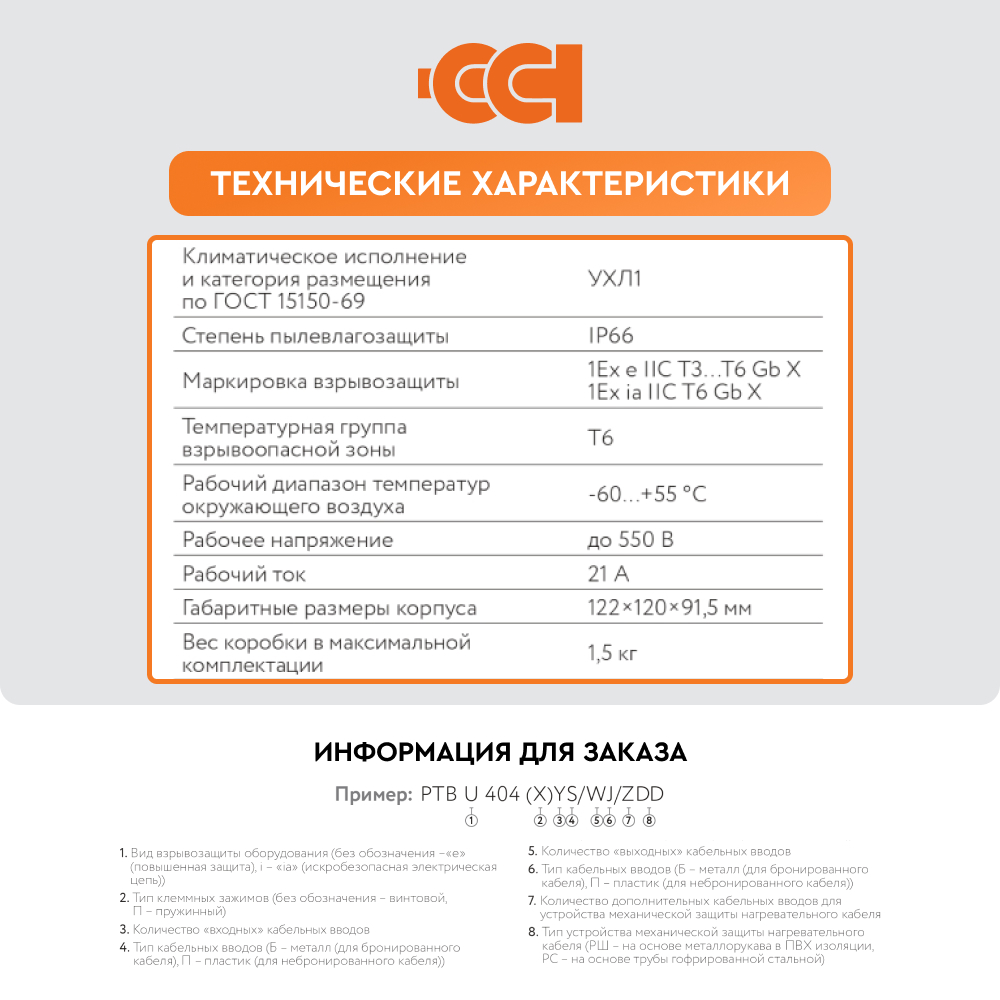

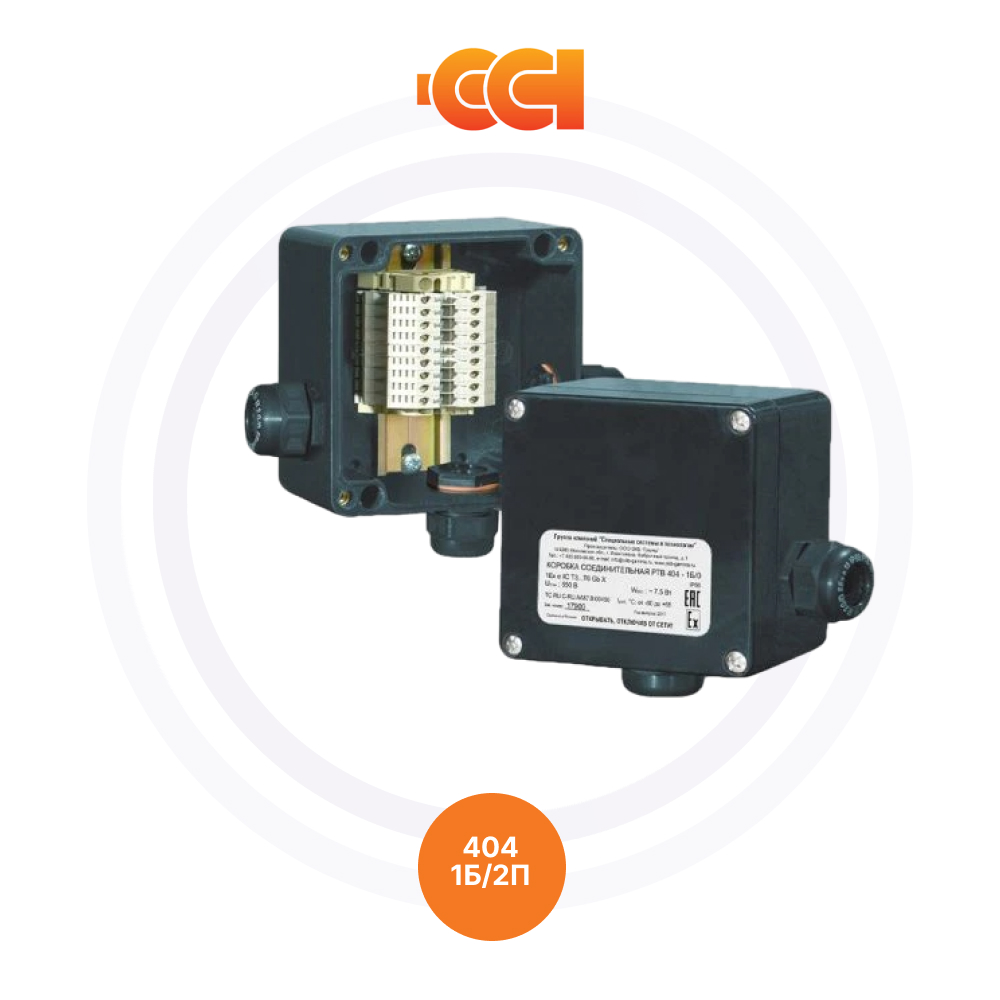

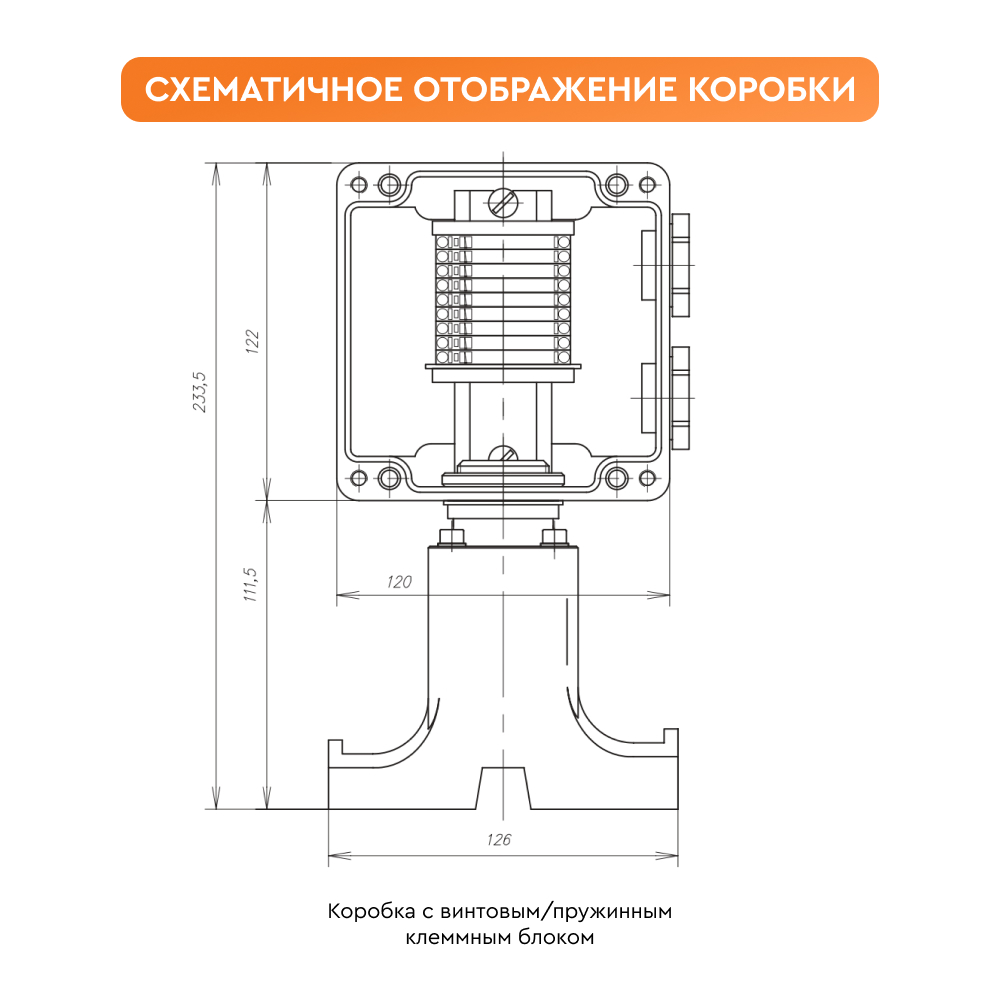

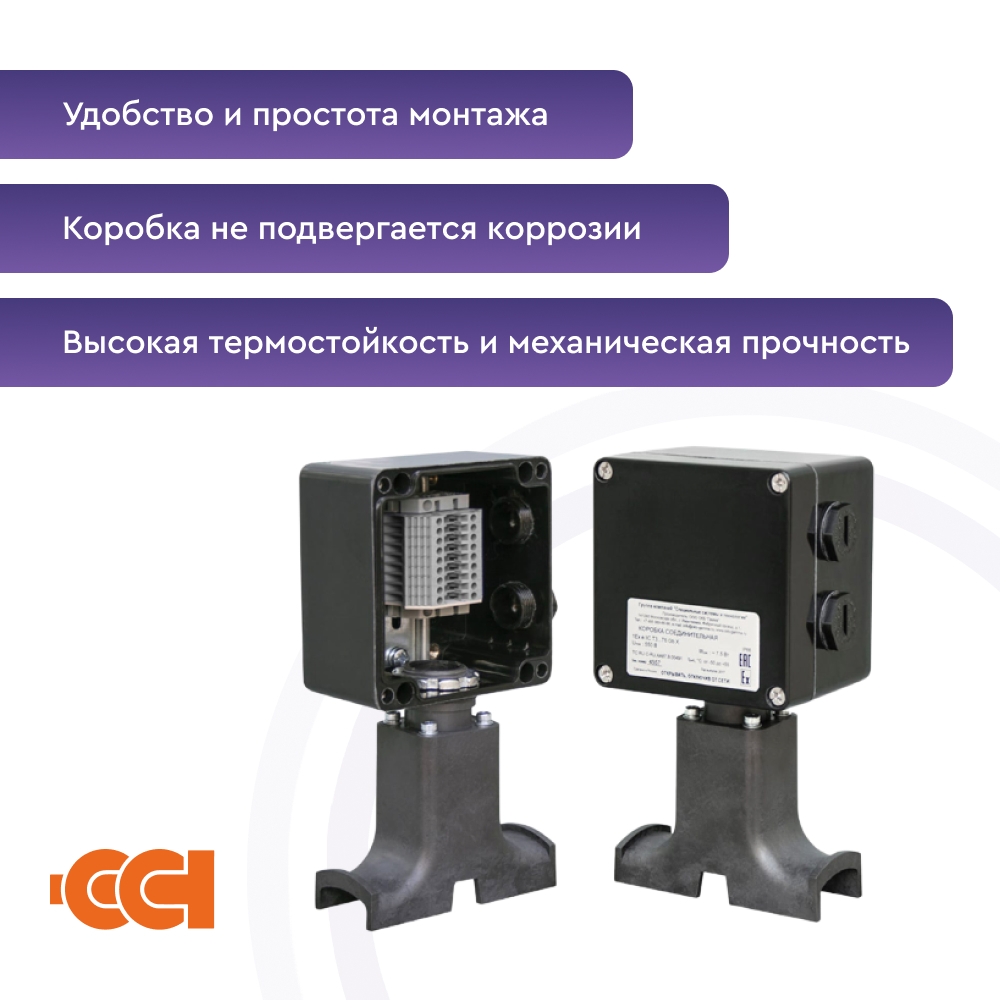

• Коробка соединительная РТВ 404-1Б/2П

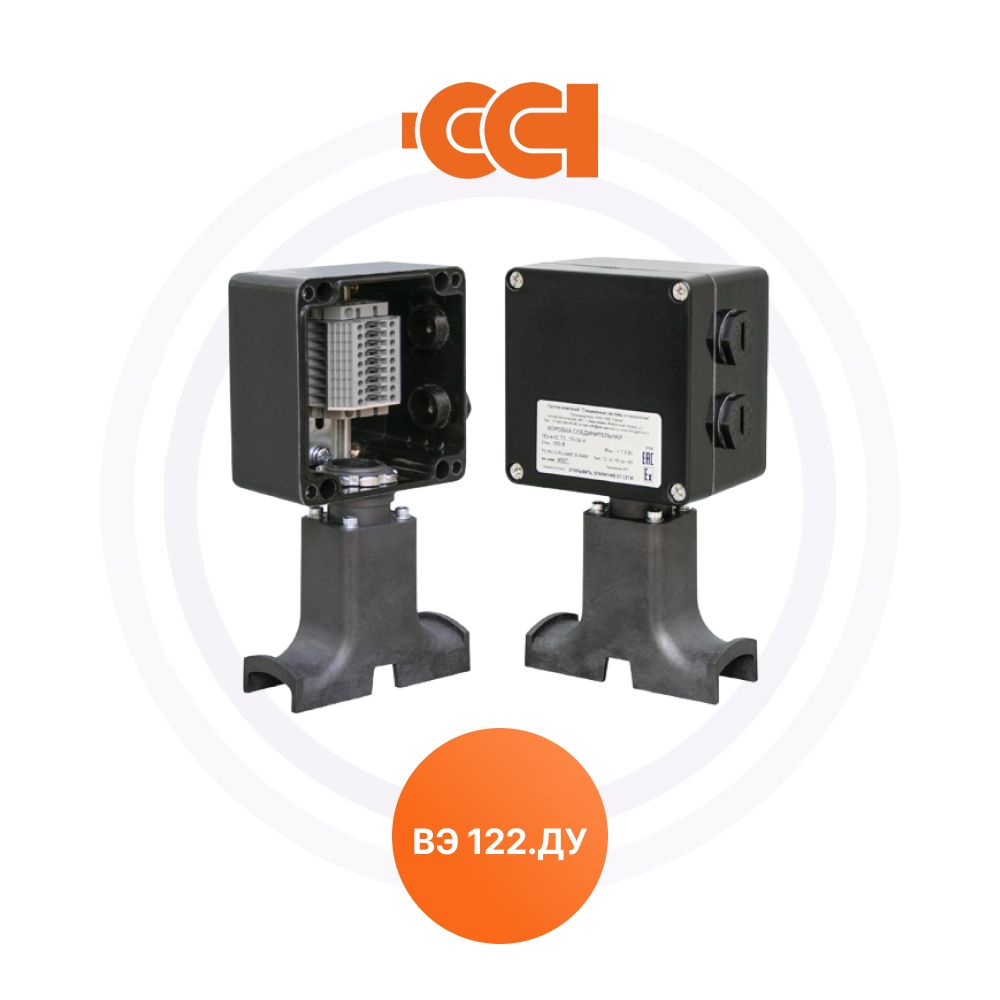

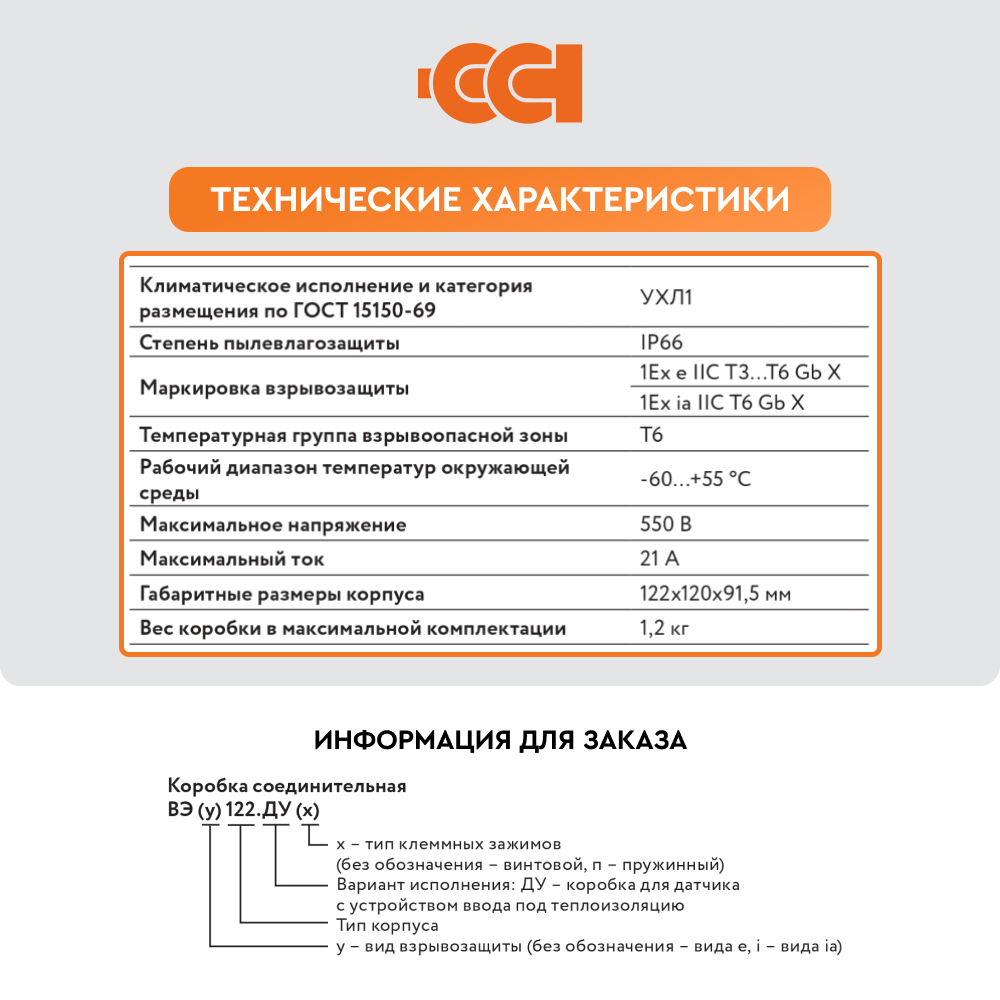

• Коробка соединительная ВЭ 122.ДУ

• Коробка соединительная РТВ 602-2П/3П

• Провод установочный бронированный НУД ARM 3х1,50

• Щит обогрева КР 3/32/2000

Этапы монтажа

1. Подготовительные работы

Перед началом основных работ монтажная бригада провела замеры и расчеты, были определены оптимальные места для укладки греющего кабеля и установки распределительных коробок. Особое внимание уделялось безопасности и соответствию проектной документации.

2. Укладка греющего кабеля

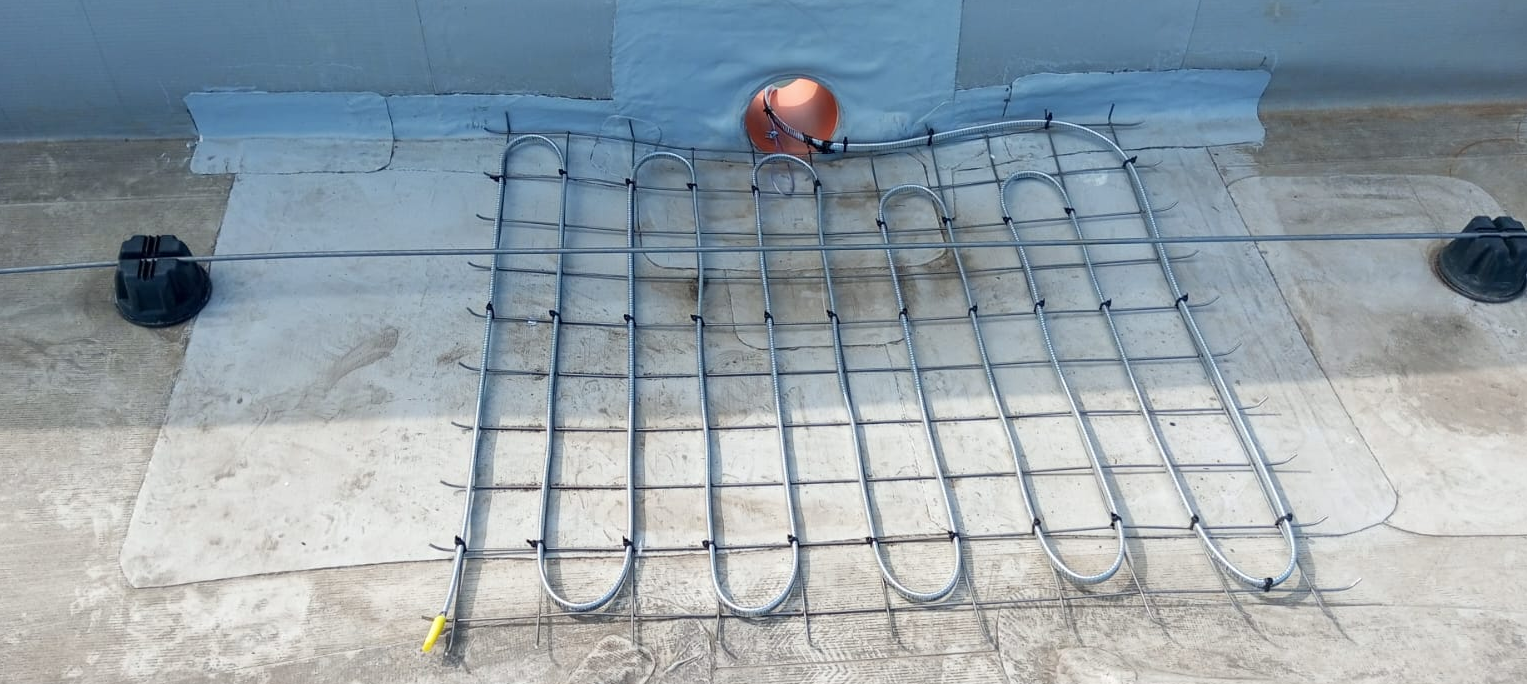

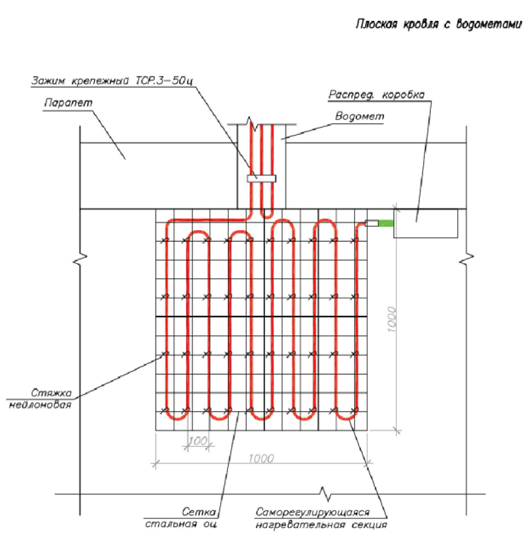

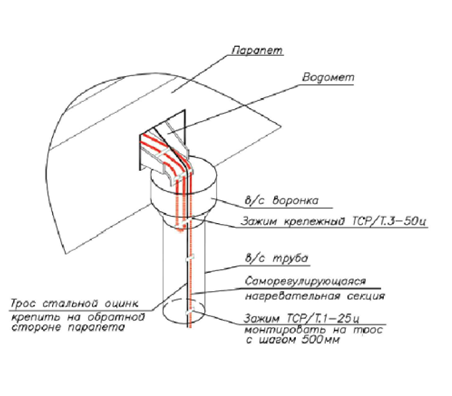

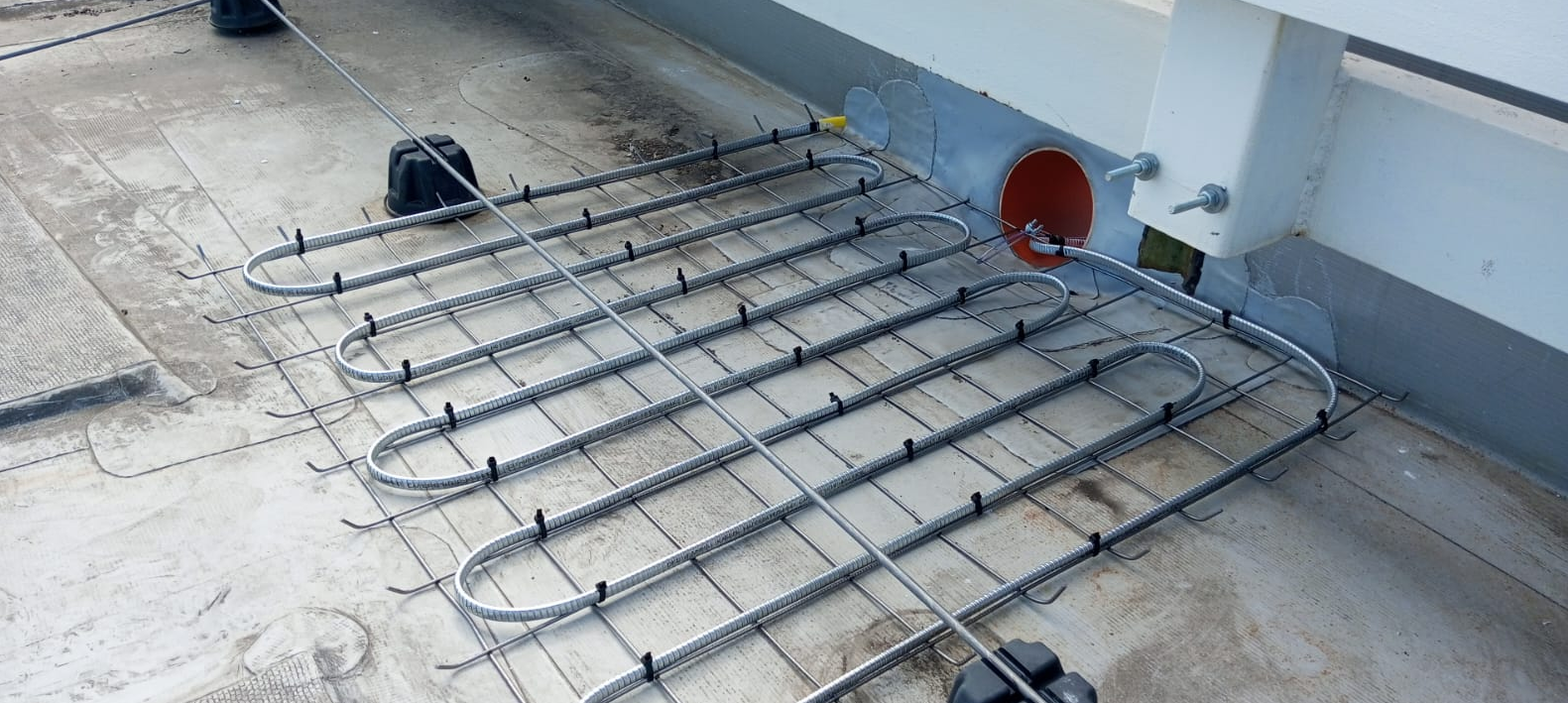

Для обогрева водосточной системы был использован саморегулирующийся нагревательный кабель 33IndAstro ARM2-РАТ-S. Перед водосточными парапетами был разложен кабель змейкой на металлической сетке 1 м2, водосточные трубы обогреты в одну нитку греющего кабеля, что позволяет эффективно бороться с замерзанием воды и предотвращает образование наледи и сосулек.

3. Фиксация и защита кабеля

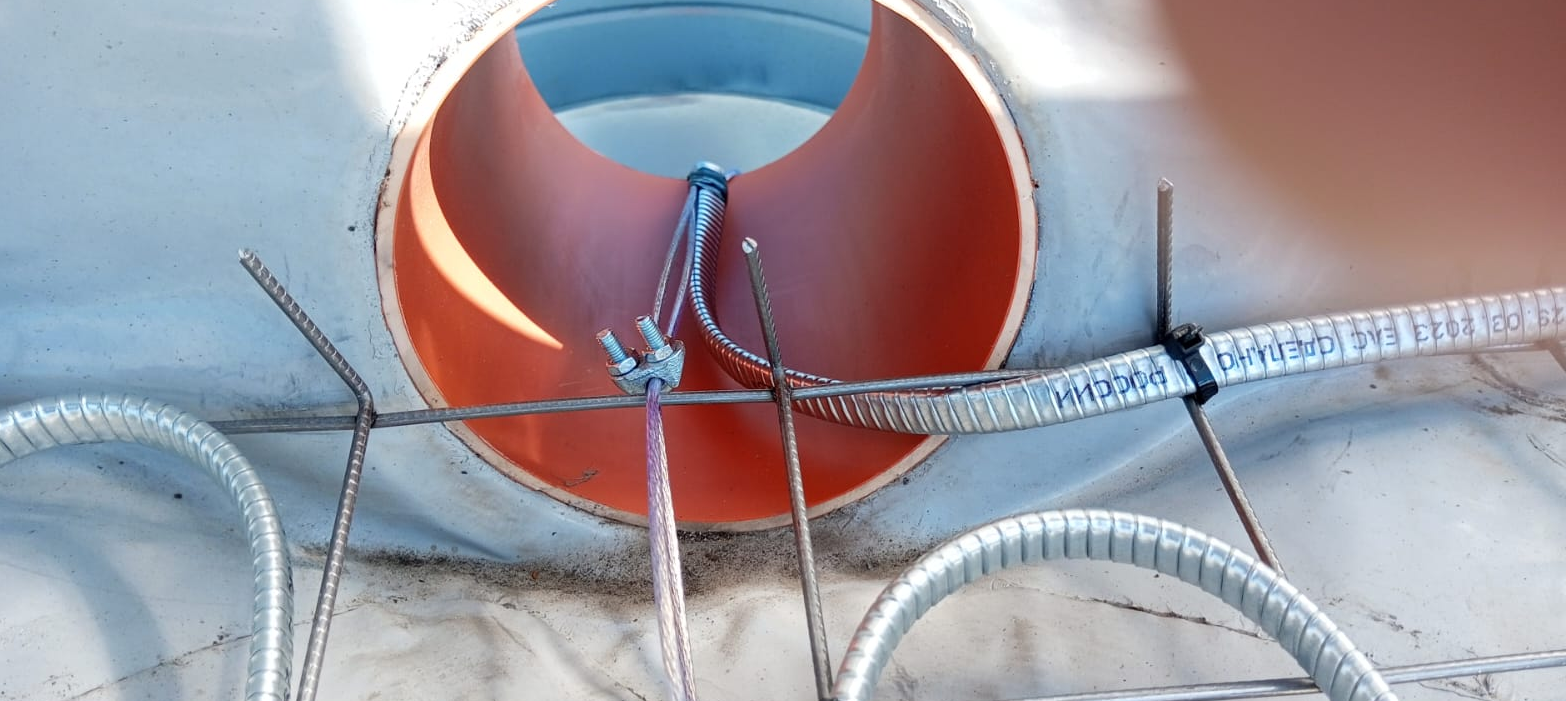

Для надежной фиксации кабеля в водосточных трубах использовались: трос в ПЭ оболочке 2,8, зажимы для троса PSK и коуши для троса 3 мм. Кабель был закреплен с помощью крепежных зажимов  СР/Т.1-25 Ц. К сетке кабель был закреплен морозостойкими стяжками.

4. Установка распределительных коробок и подключение кабелей

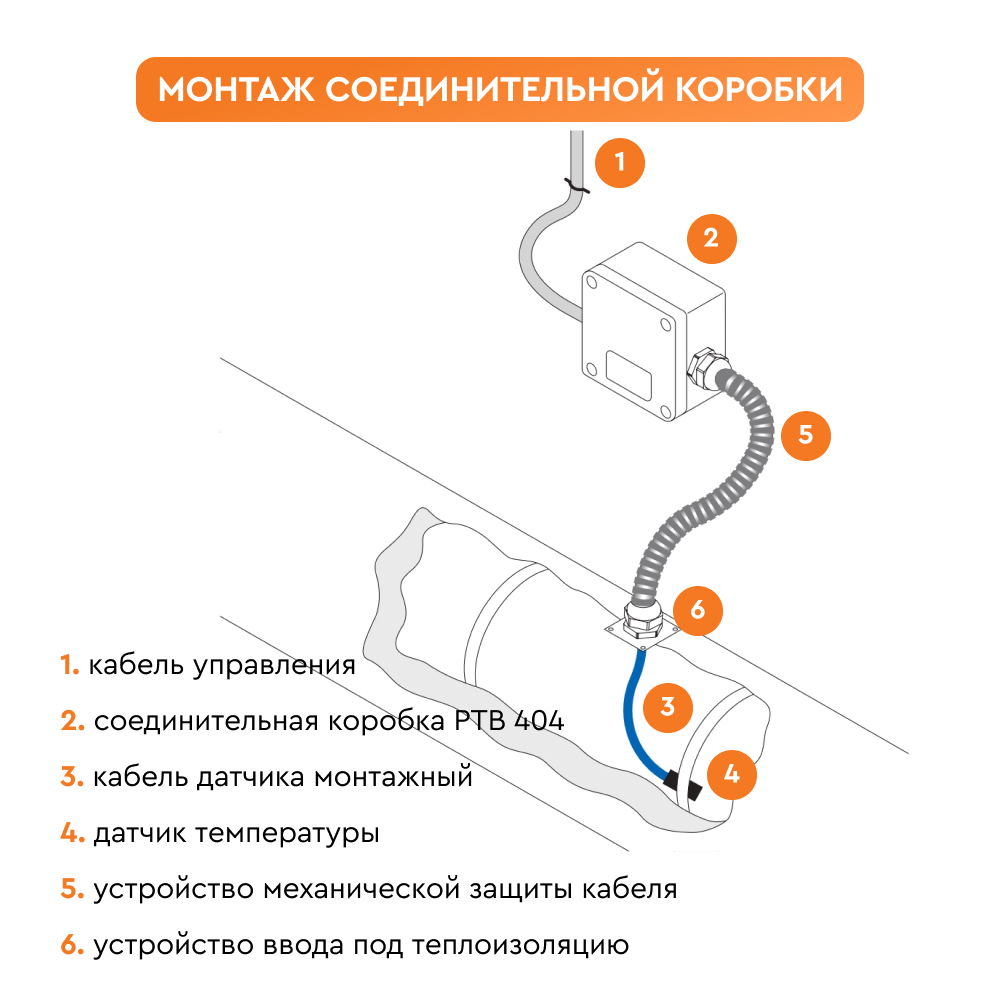

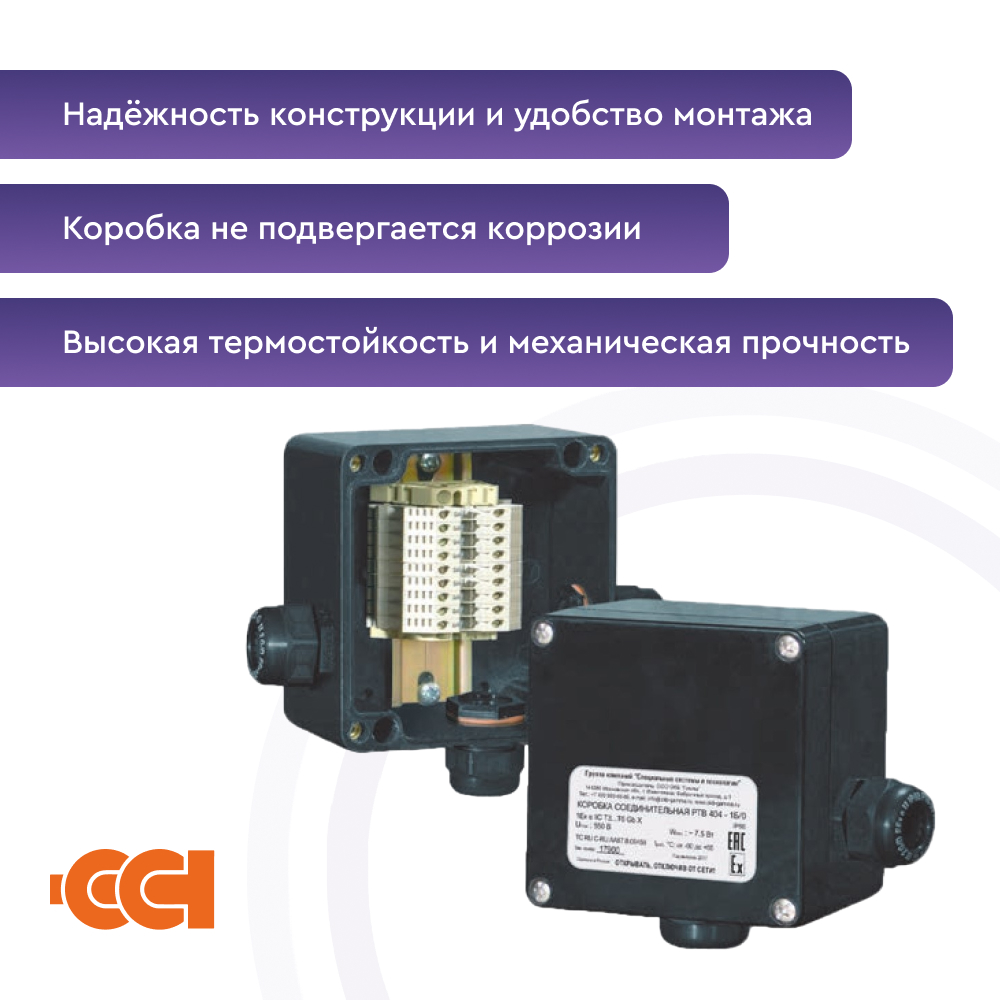

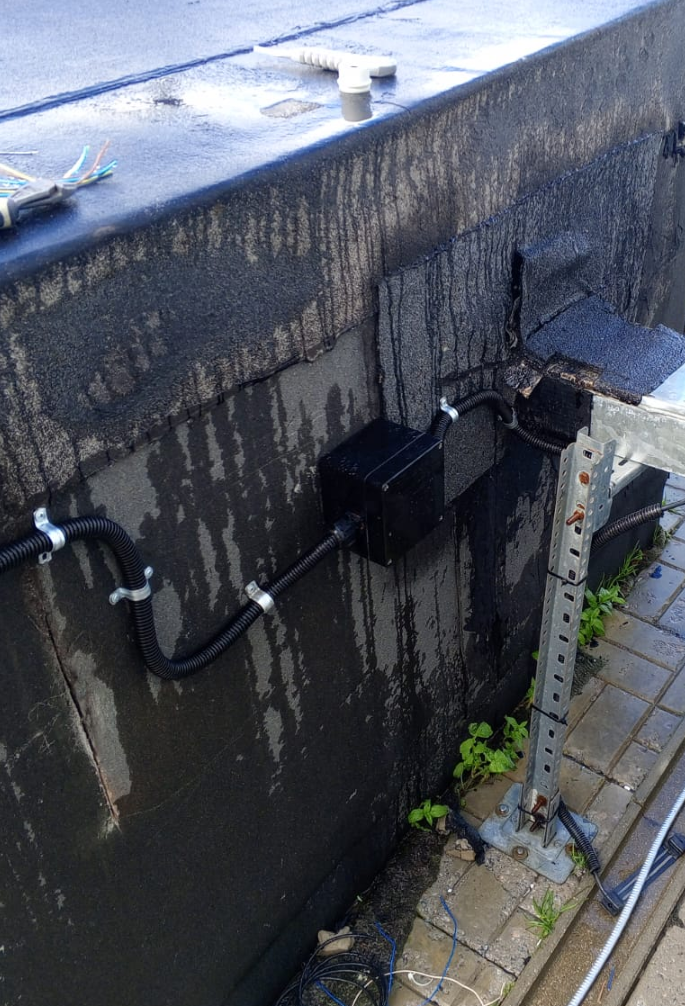

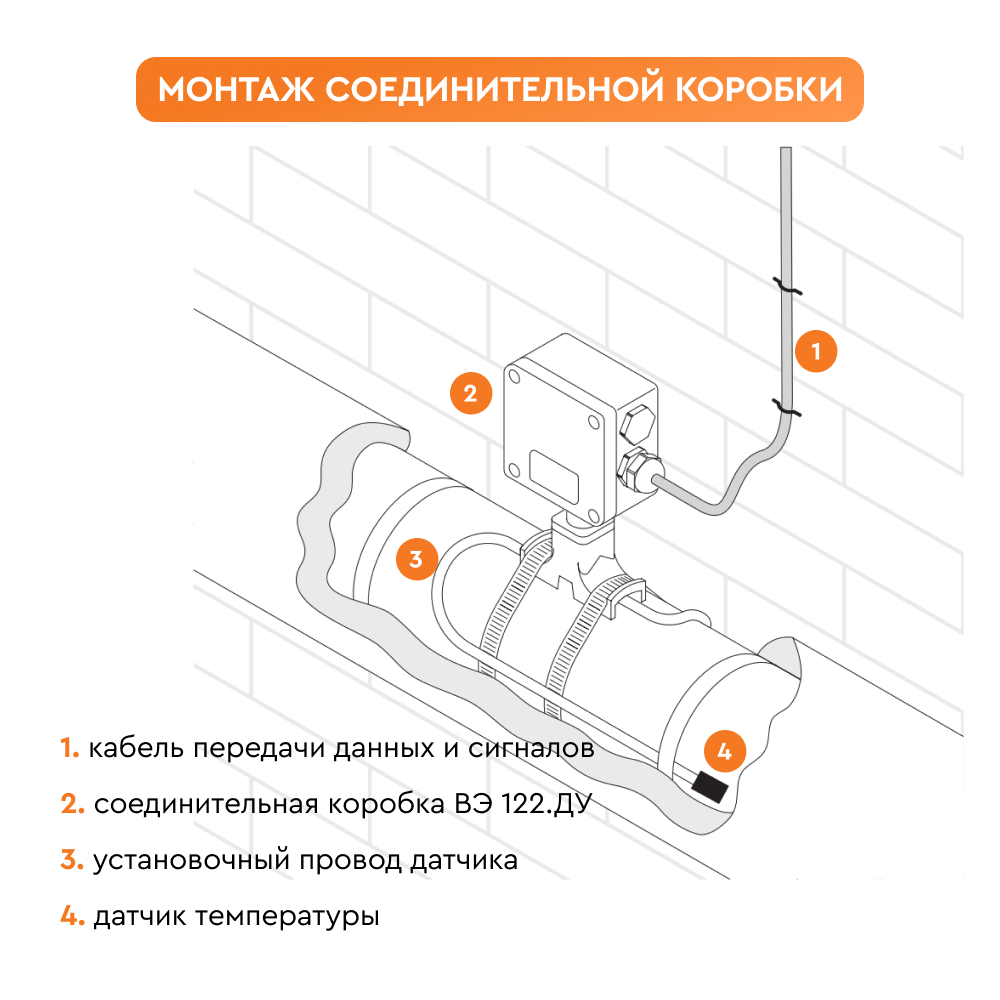

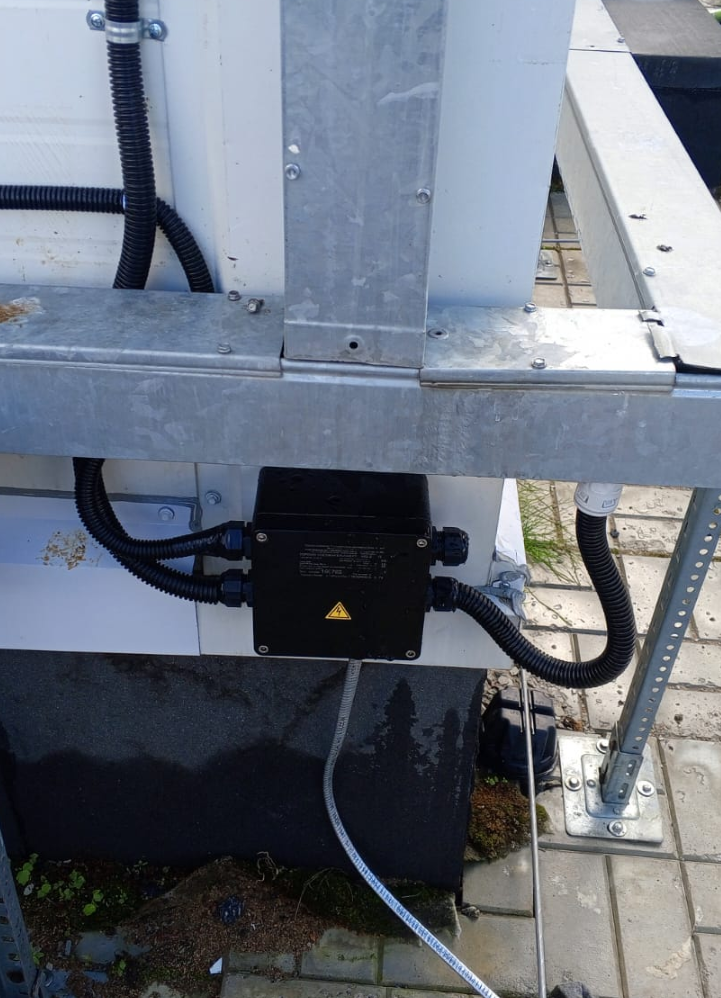

Монтажная бригада установила монтажные коробки РТВ, что позволяет надежно и безопасно соединить греющие кабели с силовыми. Кабели ВВГнг(А)-LS 5х2,5 были протянуты от щита управления до кровли и подключены к коробкам РТВ. От коробок РТВ кабелем ВВГнг(A)-LS 3х2,5 были подключены нагревательные секции. Датчик температуры был подключен к коробке ВЭ 122.ДУ.

5. Установка щита управления и датчиков

Был изготовлен и установлен щит управления системой обогрева КР 3/32/2000, который подключен к главному распределительному щиту заказчика. На кровле были установлены датчики температуры, осадков и воды, которые были подключены к метеостанции ТЕРМ-2000, установленной в щите управления обогревом. С помощью метеостанции система обогрева работает в автоматическом режиме и запускает обогрев только тогда, когда идёт снег, тем самым обеспечивая экономию электроэнергии.

6. Пуско-наладочные работы

После завершения всех монтажных работ были проведены пуско-наладочные работы, включающие проверку всех соединений, тестирование системы на работоспособность и настройку параметров. Система обогрева была успешно запущена в эксплуатацию, что подтверждает высокое качество выполненных работ и надежность установленного оборудования.

Заключение

Проект был выполнен в срок, за пять дней, благодаря слаженной работе монтажной бригады и использованию качественных материалов. Система обогрева, установленная на объекте частного дома, обеспечивает надежную защиту от наледи и замерзания, что способствует безопасной эксплуатации здания в зимний период. Если Вы хотите быстро установить систему обогрева для своего предприятия, оставьте заявку на почту info@obogrev-lux.ru.
