В этой статье, мы подробно опишем наш реализованный проект по установке системы электрообогрева кровли и водосточной системы в государственном казенном учреждении Ленинградской области. Общее время работ от разработки схемы обогрева до пуско-наладки и запуска заняло 1,5 месяца.

Описание объекта и задачи

Наименование объекта: Государственное казенное учреждение Ленинградской области "Управление по обеспечению мероприятий гражданской защиты Ленинградской области".
Адрес расположения объекта: 187000, Ленинградская область, город Тосно, шоссе Барыбина, д.66.
Ключевые задачи: Обогрев кровли и водосточной системы, а также оптимизация расходов по обогреву.

• Щит управления обогревом с терморегулятором РТ-330
• ВВГнг-(А)LS 3х4
• ВВГнг-LS 3х2,5
• ПВС 3х0,75
• Секция нагревательная кабельная 30РНК (линейная мощность 30 ватт на метр)
• Комплект соединительной заделки для греющего кабеля КПШ в блистере
• Трос в ПЭ оболочке
• Зажим крепежный БРН/T.2-50 Ц
• Крепление для троса PSK цинк
• Коуш для троса
• Полоса крепежная 0,5х15 мм Ц
• Зажим крепежный БРН.2-50 Ц
• Зажим крепежный БРН.1-25 ЦО (под заклепку)
• Коробка монтажная Abox40
• Коробка монтажная Abox100
• Труба гофрированная из ПВХ (поливинилхлорида), черная
• Датчик температуры TST05



Этапы установки системы электрообогрева

1. Подготовительные работы и планирование
В первую очередь, монтажная бригада провела тщательный осмотр кровли и водосточной системы, чтобы определить оптимальные места для укладки греющего кабеля и установки датчиков. Были проведены замеры и расчеты, чтобы определить необходимое количество материалов и мощность системы. Особое внимание было уделено оптимизации расходов по обогреву, что потребовало детального анализа теплопотерь и подбора оптимального решения для обогрева.

2. Укладка и фиксация греющего кабеля

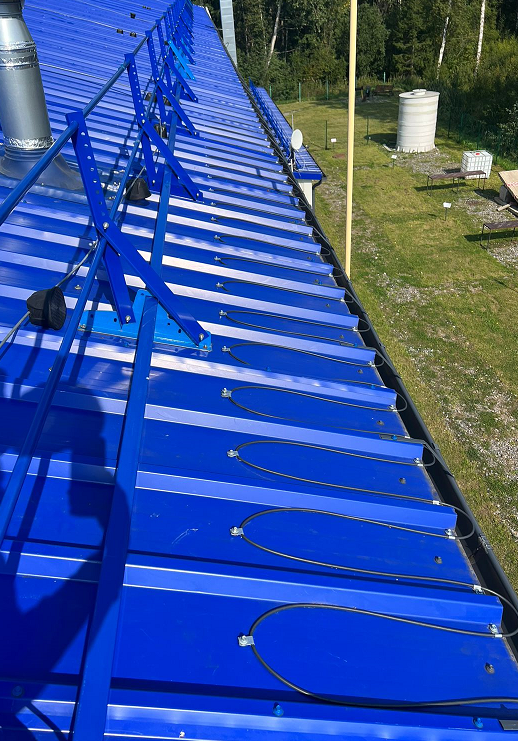

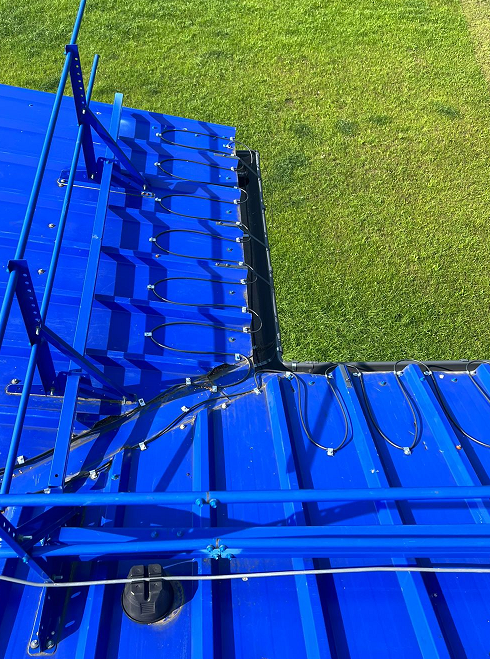

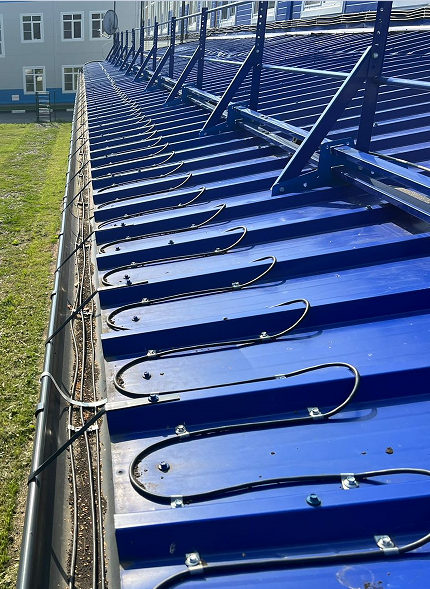

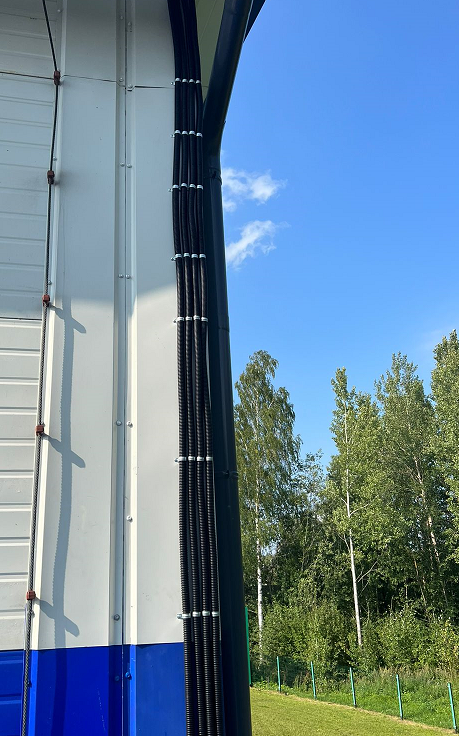

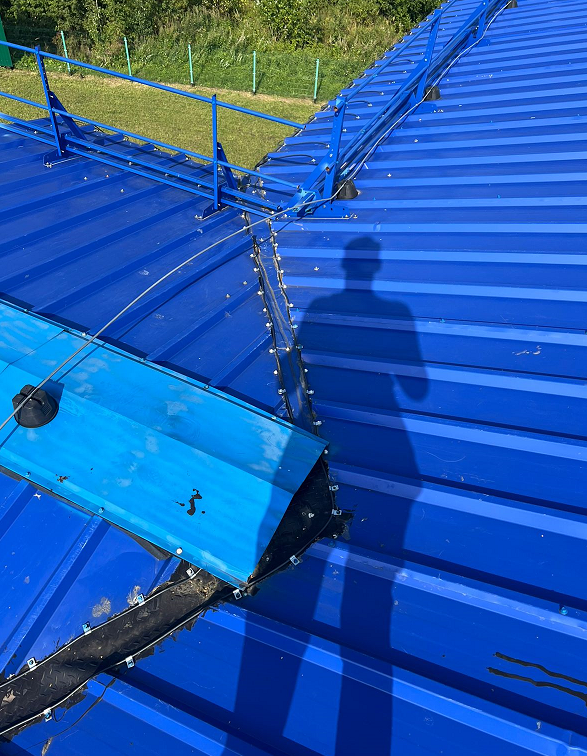

Греющий кабель постоянной мощности 30 РНК был уложен в желобе и водосточных трубах в две нитки, что обеспечило равномерное распределение тепла и предотвращение образования льда. На краю козырька кабель был уложен змейкой, что позволило эффективно обогревать наиболее уязвимые участки кровли. Для фиксации кабеля использовались крепежные зажимы БРН/T.2-50 Ц и БРН.2-50 Ц, а также трос в ПЭ оболочке с креплениями PSK цинк и коушами для троса в водостоках здания.

3. Монтаж оборудования для управления системой

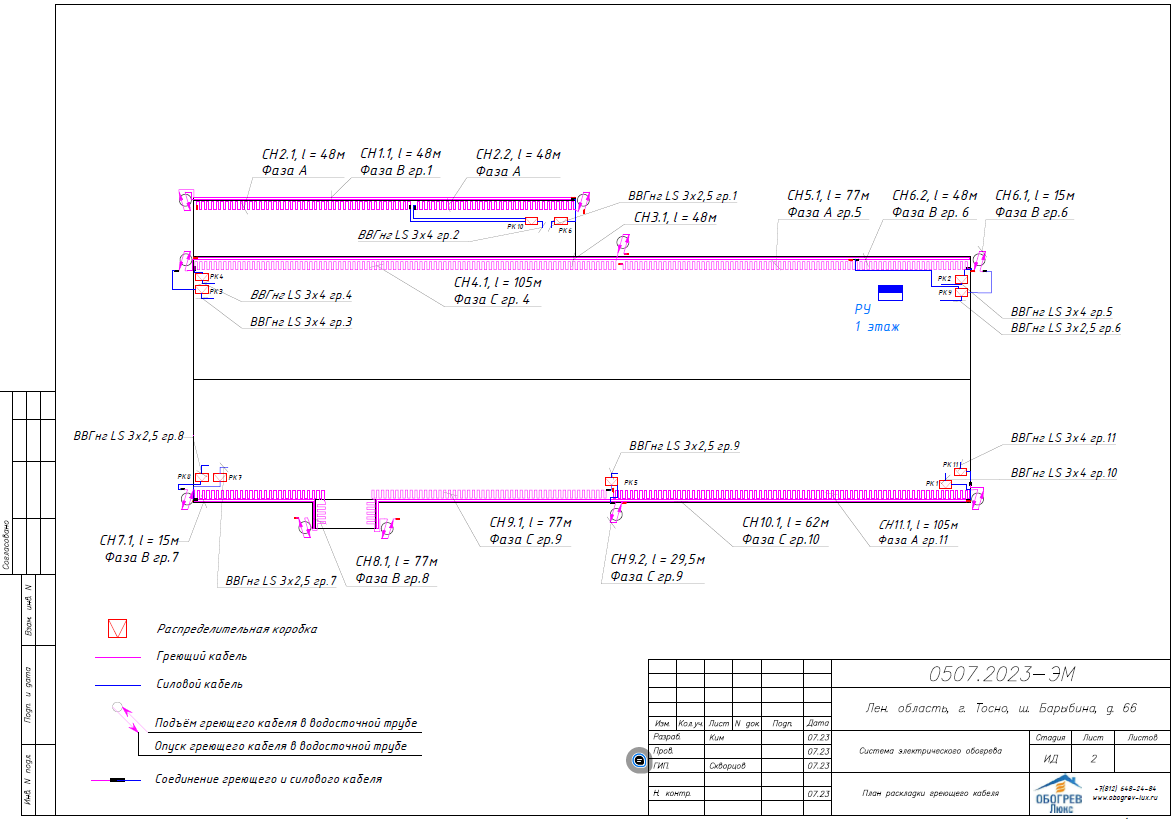

В щит заказчика было смонтировано оборудование для управления системой электрического обогрева, включая щит управления обогревом и датчик температуры TST05. В данной системе было реализовано 11 отходящих линий, что обеспечило возможность гибкого управления и мониторинга состояния системы. Применение терморегулятора РТ-330 обеспечило возможность автоматического и ручного управления системой (установка дипазона температур, в котором будет работать обогрев).

4. Установка распределительных коробок и подключение кабелей

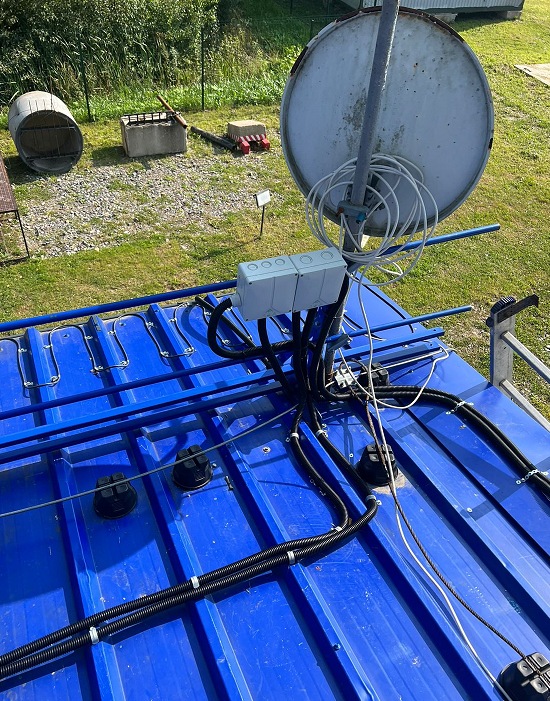

Монтажная бригада установила распределительные коробки Abox100 и Abox40, которые обеспечили надежное соединение всех элементов системы. Для защиты кабелей от внешних воздействий использовались трубы гофрированные из ПВХ (полиамидные), черные. Силовые кабели ВВГнг-(А)LS 3х4 и ВВГнг-LS 3х2,5 были подключены к греющему кабелю и распределительным коробкам, обеспечивая надежное электропитание системы.

5. Установка датчиков и пусконаладочные работы
На кровле был установлен датчик температуры, который обеспечил точный контроль работы системы обогрева, за счет срабатывания терморегулятора в зависимости от погодных условий. После установки всех элементов системы были проведены пусконаладочные работы, включающие проверку работоспособности всех компонентов и настройку параметров работы системы.

Результаты и выводы

В результате проведенных работ была успешно установлена система электрообогрева кровли и водосточной системы, которая обеспечивает надежную защиту от образования наледи и снега. Система работает в автоматическом режиме, что обеспечивает удобство и безопасность эксплуатации. Оптимизация расходов по обогреву была достигнута за счет использования эффективных решений по автоматизации обогрева и применение энергоэффективных материалов. Итоговая мощность всей системы обогрева составила 24 кВт, однако автоматическое регулирование работы системы обогрева благодаря датчику температуры и терморегулятору РТ-330 помогло сократить затраты на электропитание. Если Вы рассматриваете возможность подключения систем обогрева кровли и водостока на Вашем объекте, оставьте заявку на почту info@obogrev-lux.ru.
